SERIE T1A · CARCASA 56 · ALUMINIO
IE1

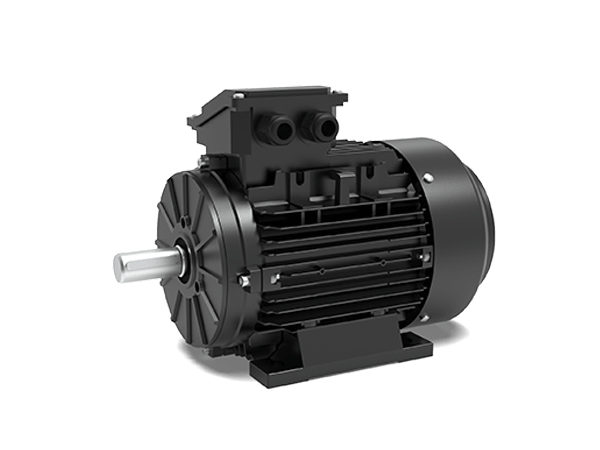

Foto de catálogo de la serieMontaje B3
Plano y medidas de montaje
Cotas en mm. Esquema de montaje; no representa todas las dimensiones de la carcasa.
TECHTOPEFICIENCIA IE1
Motor trifásico 0,09 kW (0,12 CV) 4 polos 1500 rpm IE1 · TECHTOP T1A 562-4
Referencia ADM-T1A-562-4-B3
- Potencia
- 0,09 kW · 0,12 CV
- Velocidad · 4 polos
- 1500 rpm
- Alimentación
- Trifásico
- Tensión
- 230/400 V 50 Hz
PEDIDO DIRECTOPEDIDO POR TELÉFONO
¿Prefieres pedir por WhatsApp?¿Prefieres hacer el pedido llamando?
Te tomamos el pedido, te mandamos la proforma y pagas por transferencia.
Se abre WhatsApp con este motor ya escrito. Te mandamos la proforma, pagas por transferencia y lo recibes en 24/48 h.
Pedir por WhatsAppDATOS DE PLACA
Motor trifásico 0,09 kW · 0,12 CV · 4 polos
Motor trifásico TECHTOP T1A 562-4 de 0,09 kW (0,12 CV), 4 polos y 1500 rpm síncronas. Una referencia industrial seleccionada por Bobinados ADMA para facilitar una sustitución correcta.
POTENCIA
0,09 kW
0,12 CV · servicio S1
VELOCIDAD A 50 Hz
1400 rpm
4 polos · 1500 rpm síncronas
RENDIMIENTO
56,2 %
PESO
3,2 kg
Carcasa 56 · aluminio
01 · FICHA TÉCNICA
Características técnicas
Ficha técnica y documentación
Esta referencia dispone de una ficha técnica descargable trazada contra documentación del fabricante. Úsala para revisar prestaciones y confirma siempre las dimensiones de la ejecución elegida.
Eléctricas
- Potencia
- 0,09 kW (0,12 CV)
- Velocidad
- 1400 rpm a 50 Hz
- Polos
- 4
- Eficiencia
- IE1
- Servicio
- S1
- Corriente nominal
- 0,68 A a 230 V Δ / 0,39 A a 400 V Y, 50 Hz
- Tensión y conexión
- 230 V en triángulo / 400 V en estrella, 50 Hz. En una red trifásica de 400 V se conecta en estrella.
- Rendimiento a plena carga
- 56,2 %
Mecánicas
- Protección
- IP55
- Tamaño de carcasa
- 56
- Material de carcasa
- Aluminio
- Peso de referencia
- 3,2 kg
- Nivel sonoro
- 50 dB(A)
02 · MONTAJES DISPONIBLES
Montajes disponibles: B3, B5, B14, B35 y B34
Selecciona B3, B5, B14, B35 y B34. El precio y el SKU cambian según el montaje. La foto es de la serie. Las cotas de fijación siguen la norma IEC de la carcasa 56: encaja donde iba otro motor IEC 56 con el mismo montaje.
03 · ANTES DE COMPRAR
Comprueba esto antes de comprar
Compara la placa del motor actual, potencia, velocidad, tensión y conexión, diámetro y longitud del eje, tamaño de brida y posición de la caja de bornes. Si algún dato no coincide, envía una foto de la placa y del motor completo.
- 01Potencia y velocidad
- 02Tensión y conexión
- 03Diámetro y longitud del eje
- 04Tamaño de brida
- 05Posición de la caja de bornes
- 06Forma constructiva (B3, B5, B14, B35 y B34)
¿Algún dato no coincide?
Envía una foto de la placa y del motor completo y un técnico te confirma la referencia correcta.
Enviar foto por WhatsApp04 · PREGUNTAS FRECUENTES
Dudas antes de pedir
¿Cuántos CV tiene un motor de 0,09 kW?
0,09 kW equivalen a 0,12 CV. Es la potencia útil que entrega el eje a plena carga, en servicio S1.
¿Por qué pone 1500 rpm si gira a 1400 rpm?
1500 rpm es la velocidad síncrona de un motor de 4 polos a 50 Hz. A plena carga gira a 1400 rpm por el deslizamiento propio de un motor asíncrono.
¿Cuál es el precio con IVA?
Montaje B3: 63,96 € IVA incluido; Montaje B5: 65,88 € IVA incluido; Montaje B14: 65,88 € IVA incluido; Montaje B35: 69,18 € IVA incluido; Montaje B34: 69,18 € IVA incluido. El envío cuesta 16,64 € a península y Baleares.
¿Cuándo llega?
Está en stock y la entrega es en 24/48 h. Puedes pagar con tarjeta, PayPal o transferencia bancaria.
